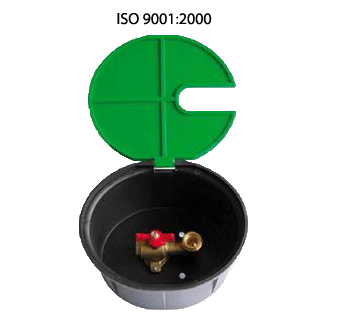

Dimensiuni racord intrare
Filet interior 3/4" sau 1/2"
Dimensiuni racord iesire
Filet exterior 3/4"
Material robinet
Alama
Material cutie - capac
Polipropilena
Caracteristici
In pozitie inchisa, furtunul poate ramana cuplat (pana la diam. 30 mm)

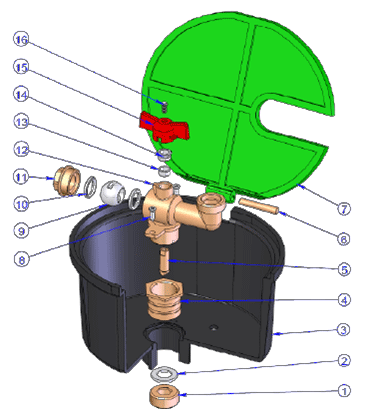

Poz Reper
Material
1 Reductie ¾" - ½"
Alama
2 Garnitura
Cauciuc NBR
3 Cutie
Polipropilena RAL 9017
4 Bucsa
Alama
5 Ax
Alama
6 Articulatie
Alama
7 Capac
Polipropilena RAL 6002
8 Surub fixare robinet
Otel
9 Bila
Alama
10 Scaun
Teflon
11 Capac robinet
Alama
12 Corp robinet
Alama
13 Presetupa
Teflon
14 Piulita presetupa
Alama
15 Maneta fluture
Aluminiu
16 Surub maneta
Otel

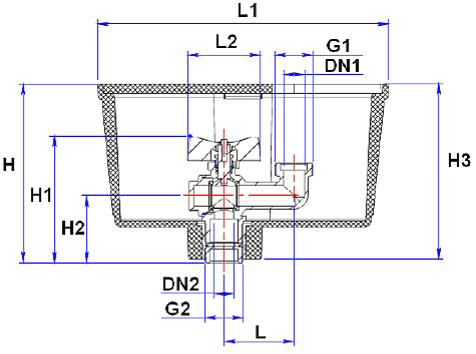

dimensiuni in mm


>
DN
15
20
G1
3/4"
1"
G2
3/4"(+1/2")
3/4"
Ø DN1
14.5
18
Ø DN2
13
13
H
123.7
123.7
H1
87.4
90
H2
46.2
46.2
H3
121
121
L
48
49
Ø L1
200
200
L2
50
50
Greutate (kg)
0.76
0.78





































































Norme de fabricatie:
  • - produs conform ISO 9001:2000
  • - produs exclus din prevederile Directivei 97/23/CE (conf. art. 1, par. 3.2)


Instructiuni de montaj:
  • - reductia poz. 1 se foloseste sau se indeparteaza, functie de conexiunea la teava utilizata
  • - chiar in cazul indepartarii Reductiei 1, se recomanda folosirea garniturii 2.
